游泳池三集一体恒温除湿热泵热回收标准(二)
发布时间:2019-10-04   点击次数:517次

4.3三集一体恒温除湿热泵,游泳池除湿热泵,游泳池除湿热泵,游泳池恒温除湿热泵功能特征
4.3.1升温除湿
机组风道内配置有系统升温除湿功能时,满足系统最大制热量的空气升温用冷凝器。
4.3.2降温除湿
机组配置有系统降温除湿功能时,满足系统最大制热量的风冷或水冷式向外界排热用冷凝器。
CJ/T 528—2018三集一体恒温除湿热泵,游泳池除湿热泵,游泳池除湿热泵,游泳池恒温除湿热泵
4.3.3水加热除湿
机组配置有,满足系统最大制热量的池水加热用冷凝器。

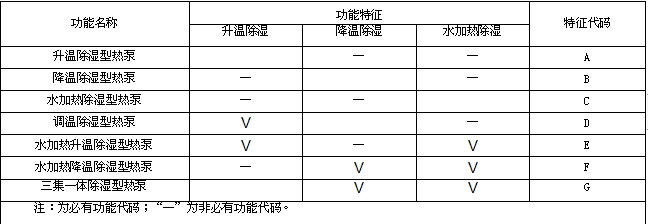

4.3.4功能名称、特征和代码见表1。
表1功能特征代妈表

4.4结构特征
4.4.1整体式热回收热泵的特征是将除湿、制冷、加热设备等部件全部组装在同一箱体内。
4.4.2分体式热回收热泵的特征是热回收热泵主机与冷凝器分开放置,两者用制冷剂管道相连进行 散热。
4.5使用工作条件
4.5.1设备在额定负荷下运行时,应能在下列工作条件下连续可靠地工作。
4.5.2工作条件应符合下来规定:

5.1三集一体恒温除湿热泵,游泳池除湿热泵,游泳池除湿热泵,游泳池恒温除湿热泵工况性能
5.1.1热回收热泵的实测除湿量、制冷量和制热量不应小于名义除湿量、制冷量和制热量的95%。 5.1.2热回收热泵的实测输入功率不应大于名义输入功率的110%。
注:不包括辅助电加热的消耗功率。
5.1.3带有辅助电加热的热泵机组的辅助电加热功率消耗不应大于名义上消耗功率的105%。
5.1.4热回收热泵名义工况的能效要求见表6。
表6名义工况的能效要求

5.1.5热回收热泵水侧的阻力损失不应大于机组明示值的110%。
5.1.6风机的风速、风压、风量,不应低于机组的明示值,风机的能耗不应高于机组的明示值。
5.1.7热回收热泵的运行参数应符合下列规定:
a) 应采用单相电压220 V或三相电压380 V、50 Hz额定频率的交流电源;
b) 热回收热泵在下列条件下应能正常工作:
1) 室内机进风温度应能满足15 °C〜32 °C ;
2) 室外机进风温度应能满足15 °C〜43 °C。
c) 热回收热泵新风量和对游泳池空间温度、湿度的控制应符合CJJ 122的规定。
5.2技术性能
5.2.1热回收热泵系统的各部位应严格密封,制冷系统不应出现任何渗漏现象。
5.2.2热回收热泵的运行应符合下列规定:
a) 在工作工况条件下应能正常运行,且各机组各部件不应出现损坏,过载保护器连续运行期间不 应跳开,并应符合GB/T 17758的规定;
b) 在进风温度15 °C条件下运行时,除应符合本条a)项规定外,蒸发器的通风面表面还应符合下 列规定:
1) 蒸发器的通风面表面上不应出现冰霜;
2) 出风口不应出现水滴;
3) 不应出现故障停机。
c) 在正常工况条件下运行时,机组外表面不应出现凝露,室内送风不三集一体恒温除湿热泵,游泳池除湿热泵,游泳池除湿热泵,游泳池恒温除湿热泵应带有水滴;

d)热回收热泵在各种试验工况下运行时,应具有排除凝结水的能力,排水口以外的任何部位不应
有水溢出或吹出。
5.2.3热回收热泵在额定电压、额定频率下运行时,所测项目应符合设计要求。
5.2.4噪声
热回收热泵最大噪声(声压级)应不大于表7的规定。
表7最大噪声要求

5.2.5热回收热泵机内的池水换热器,应按下列规定进行水压试验:
a) 试验压力为池水循环水泵工作压力的L5倍,但应不低于0.6 MPa,试压时间不小于24 h;
b) 水压试验时,换热器水侧各部位应无异常变形和渗漏。
5.2.6热回收热泵应设置具有下列控制功能的可编程控制箱:
a)应含有升温型除湿型、降温型除湿型、水加热型除湿型、调温除湿型、水加热升温除湿型、水加
热降温除湿型、三集一体除湿型等不同工作模式的可编程控制功能;
b)具有根据用户需要设定每日不同时段运行的时钟控制等节能全自动化运行模式可编程控制
三集一体恒温除湿热泵,游泳池除湿热泵,游泳池除湿热泵,游泳池恒温除湿热泵功能;
c) 具有系统高压、低压、过热、缺相、过载和水流保护、故障报警和自动停机功能;
d) 具备BA和可扩展信号接口。
5.3安全要求
热回收热泵的安全要求应符合GB 25131的规定。
5.4材料和制造 5.4.1热回收热泵的壳体为箱式结构。风道内除可以安装风机、风机电板、蒸发器、空气冷凝器、探头
等必要部件,其他一切部件应安装在独立且与风道完全隔离的空间内。
5.4.2箱体材料应符合下列规定:
a)双层库板内外层厚度不小于0.6 mm,符合GB/T 2518规定的经防腐处理的热镀锌钢板或外 喷防腐烤漆碳钢板,外层板应喷防腐烤漆;
b)单层库板或门板厚度不小于1.2 mm,符合GB/T 2518规定的经防腐处理的热镀锌钢板或外 喷防腐烤漆碳钢板;
c)底架采用10#及以上符合GB/T 706规定的热轧镀锌槽钢或铝型材;
d)框架采用表面经过防锈处理40#及以上符合GB 5237.1规定的专用防冷桥结构铝合金方钢;
e)内外板(含底板)之间均应内嵌厚度应不小于25 mm的无毒、无异味、并符合GB 8624—2012 中规定的具有B1级耐火要求的聚氨酯发泡层保温隔音材料或外框加消音棉。内板和外板应 为防冷桥连接,底板、外板应做烤漆处理;
f)箱体应根据机组布置在适当位置增设饺式或全开启式,符合现场检测、检修要求,带有强力锁 口把边的密封固定的检修口 ;
g)装饰性塑料件不应有裂痕、变形,并应符合JB/T 10359的规定。
5.4.3热回收热泵配套设备和部件应符合下列规定:
a) 箱体内置和分体外置机组内的蒸发器和冷凝器应采用无缝铜管和穿铝制翅片换热器。翅片要 求使用环氧树脂镀膜铝片制作,框架宜采用不锈钢或热轧钢板喷涂制作;
b) 箱体内池水换热器应采用牌号不低于S31603不锈钢或钛合金制作,并应符合CJJ 122的 规定;
c) 箱体内置的压缩机、风机应采用高效、节能、噪声低、运行平稳、操作简便和使用寿命长的外购 设备、配套的电动机的应符合GB 4208的IP55以上防护和F级绝缘等级要求;
d) 热回收热泵宜配辅助空气消毒设施和辅助加热设施;
e) 箱体回风口处的空气过滤器应采用耐腐蚀、可清洗、易更换的初效空气过滤器,有条件的可采 用中高效空气过滤器,并符合GB/T 14295的规定;
f) 箱体内置配电箱及相应电器元件应质量可靠、接线无误、动作灵敏和准确,并均具有3C(CCC) 认证。箱体应配置超静音散热和防杂物、防尘装置;
g) 与设备、部件相连接的管道、阀件、附配件等材质应互相兼容,且动作灵敏,密封性能好;
h) 制冷剂应釆用不破坏臭氧层的R407c等环保制冷剂。
5.4.4热回收热泵的箱体外壳性能应符合下列规定:
a) 箱体结构连接应坚固牢靠,在0.25 MPa和一0.25 MPa的风压下,长度的变形量应不超过 4 mm/m;
b) 箱体结构组装连接应气密性高,箱体在0.07 MPa风压下的漏风量应不超过0.22 L/(s - m2); 在一0.04 MPa的风压下的漏风量应不超过0.15 L/(s - n?),并符合GB/T 14294的规定;
c) 箱体结构组装连接应隔声和隔热效果好,箱体的传热系数应小于1 W/m2 • Ko 5.4.5制造和组装应符合下列规定:
a) 热回收热泵应符合本标准和GB/T 19411.GB/T 17758及JB/T 11969的规定,并应按照经规 定程序批准的设计文件制造;
b) 主机各零部件的安装应牢固、可靠,压缩机应有防振动措施。离心机组应采用弹簧减震器或橡 胶垫减震装置;
c) 热回收热泵运转时无异常声响,管路与零部件不应有相互摩擦和碰撞;
d) 各设备管道及附件安装应平整无倾斜,内部水管及连接管件应严密、牢固、无渗漏水现象;
e) 各种紧固件及其他组件应符合相关标准规定,其易损件应便于更换;
f) 各种控制设备应能正常工作,各种保护元器件应灵敏可靠,并符合设计要求;
g) 各种预留接口准确,符合设计要求。整机内不应出现缺件、多件和错装现象。
5.4.6控制系统应符合下列规定:
a) 热回收热泵应设有PLC控制、微电脑控制等自动化和智能化控制系统,且控制器等电箱内部 电器元件应符合GB 4208的IP20以上防护等级要求。手操器等电箱外部电器元件应符合 GB 4208的IP54以上防护等级要求;
b) 液晶显示及操作面板应至少含中文显示,操作简单;
c) 直接控制设定点实时运行参数,综合监控当前工况,储存数据、分析数据、全自动节能运行;
d) 实现楼宇自控、域网连接、远程通讯监控;
e) 故障报警和历史故障记录。
5.5涂层附着力
热回收热泵涂层件的涂层应均匀牢固,其涂层的附着力应达到GB/T 1720中规定的二级以上。
